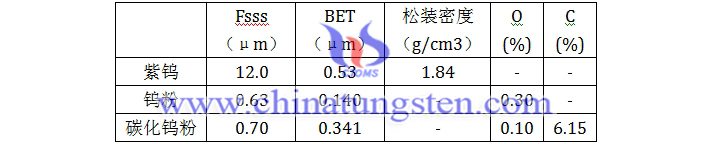

95%細(xì)顆粒紫鎢可以在H2氣氛中還原得到鎢粉。而鎢粉和碳混合后碳化得到亞微米級碳化鎢粉，其性能見下圖。
采用以下三種方式對紫鎢、鎢粉和碳化鎢粉的形貌進(jìn)行研究：
1.在掃描電鏡中直接觀察粉末的形貌，了解粉末的整體狀況。
2.粉末在超聲波下長時間分散后制成樣品，用透射電鏡和掃描電鏡研究單顆粒的狀況。
3.將粉末固結(jié)在介質(zhì)中，制成薄膜樣品，在透射電鏡中觀察粉末的內(nèi)部結(jié)構(gòu)。
研究發(fā)現(xiàn)：
1.紫鎢的典型特征是柱狀晶，但也有較多的塊狀顆粒存在。
2.采用紫鎢作原料可以生產(chǎn)出亞微米級的鎢粉和碳化鎢粉，但顆粒形狀復(fù)雜，且很少有單晶顆粒存在。
3.鎢晶粒的結(jié)晶較完整，而碳化鎢晶粒中則存在較多的晶體缺陷。
更多內(nèi)容請?jiān)L問：
http://www.violet-tungsten-oxide.com/chinese/index.html
