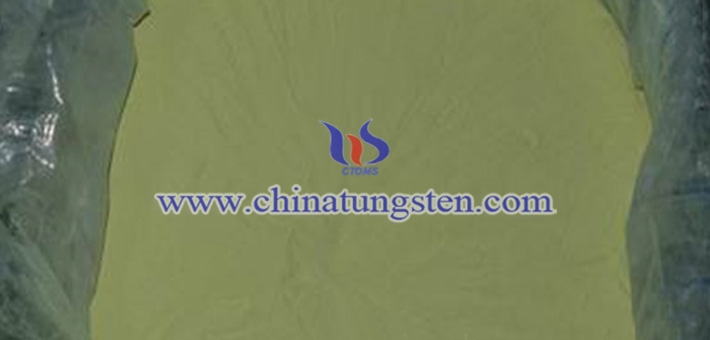

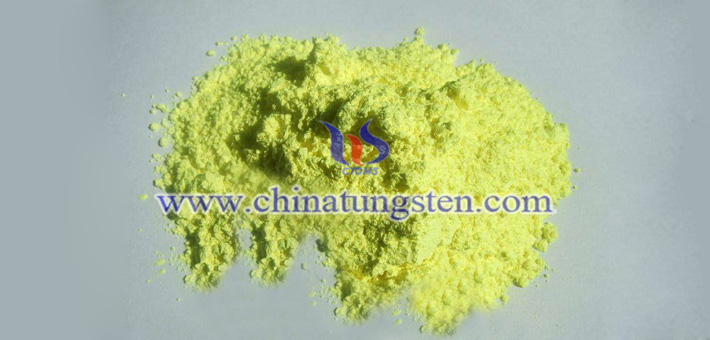

細(xì)顆粒三氧化鎢，其松裝密度為0.5~0.7g/cm3。粒度愈細(xì)，則松裝密度愈小。細(xì)顆粒WO3可以采用復(fù)鹽法制備，其具體生產(chǎn)過程如下：
采用復(fù)鹽加水調(diào)漿，往此調(diào)漿物系中，在充分?jǐn)嚢柘戮従彽丶尤霛舛?0%~31%的冷鹽酸。首先形成白色無定形的膠體鎢酸；隨著酸液的不斷加入，酸的濃度逐漸增大，在反應(yīng)時(shí)間增長(zhǎng)的同時(shí)，逐漸由白色轉(zhuǎn)化為黃色鎢酸沉淀。其原料的質(zhì)量配比為：復(fù)鹽∶去離子水∶鹽酸=1∶0.5~0.95∶1。
具體操作時(shí)，要求酸液必須加入復(fù)鹽料漿內(nèi)，料液溫度為42~58℃范圍內(nèi)，反應(yīng)時(shí)間為15~20min為宜。反應(yīng)完畢之后，直接在離心機(jī)內(nèi)用溫?zé)崛ルx子水洗滌至Cl-，經(jīng)干燥后，于700~750℃下煅燒為三氧化鎢。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten-powder.com/chinese/Tungsten_Trioxide.html
