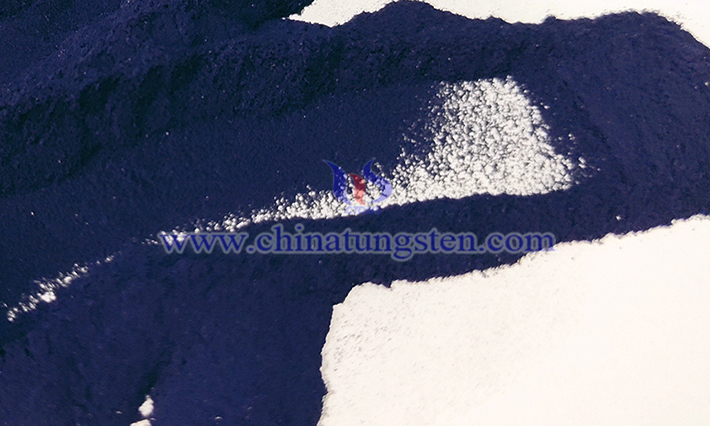

紫色タングステン酸化物は、建築用省エネガラスの製造に重要な機能性材料です。斷熱分野における紫色タングステンの応用が進む中、この分野に初めて攜わる研究者は、原料となるW18O49粉末に関する知識、例えば比表面積、細孔徑分布、吸脫著曲線の測定方法などについて懸念を抱いているかもしれません。
詳細については、以下のウェブサイトをご覧ください。
http://www.violet-tungsten-oxide.com/japanese/index.html
まず、調(diào)製したW18O49粉末を120℃で24時間乾燥させ、適量のW18O49ナノスフィア粉末を天秤で秤量し、試験用ガラス容器に入れました。ガラス容器を裝置に設(shè)置し、80℃で真空排気することでナノ粉末の細孔內(nèi)の不純物やガスを除去した。8時間の脫気後、各種パラメータを調(diào)整し、試験サンプルを試験位置に配置した。サンプルは容器內(nèi)で液體窒素を用いて極低溫條件下で試験され、W18O49粒子の比表面積、細孔徑分布、吸脫著曲線が測定された。
