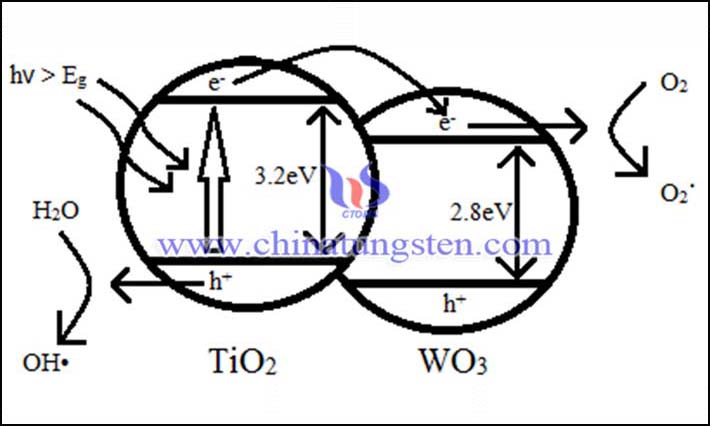

研究者らは、TiO2-WO3光觸媒の調(diào)製方法を提案しました。得られたTiO2-WO3光觸媒は、400?800 nmで強(qiáng)い可視光吸収を示し、気相トルエンの光觸媒分解に優(yōu)れた効率を示します。
詳細(xì)については、以下をご覧ください。
http://tungsten-oxide.com/japanese/index.html
TiO2-WO3光觸媒の調(diào)製方法
ステップ1：P25と希硝酸を秤量し、ビーカーで混合します。希硝酸の濃度は0?20％v / vです。
ステップ2：攪拌しながら、ステップ1で得られた溶液に計(jì)量されたタングステン酸アンモニウム水和物を加えます。チタンとタングステンのモル比は0?5％：1です。
ステップ3：上記の溶液を室溫で0.5?2時(shí)間撹拌します。
ステップ4：ステップ3で得られた混合溶液を室溫で15?30時(shí)間エージングします。
ステップ5：ステップ4で得られた粉末をろ過し、脫イオン水で數(shù)回洗浄します。
ステップ6：ステップ5で得られた粉末を80?120°Cの溫度で12?30時(shí)間乾燥させます。
ステップ7：ステップ6で得られた前駆體を450?650°Cの溫度で12?30時(shí)間焼成して、TiO2-WO3を取得します。
ステップ8：ステップ7で得られたTiO2-WO3を、200?600°Cの溫度で0.5?4時(shí)間、還元ガスとして純粋な水素（20?60 ml / minの流量）で還??元して、TiO2-WO3光觸媒を取得します。表面の酸素空孔がある。
