納米陶瓷色母用納米三氧化鎢可以采用水熱法、以鎢酸鈉和鹽酸為原料合成，并分析不同pH值對(duì)三氧化鎢的結(jié)構(gòu)、形貌及光致變色性質(zhì)的影響。
水熱體系pH值對(duì)合成的三氧化鎢粉體的影響

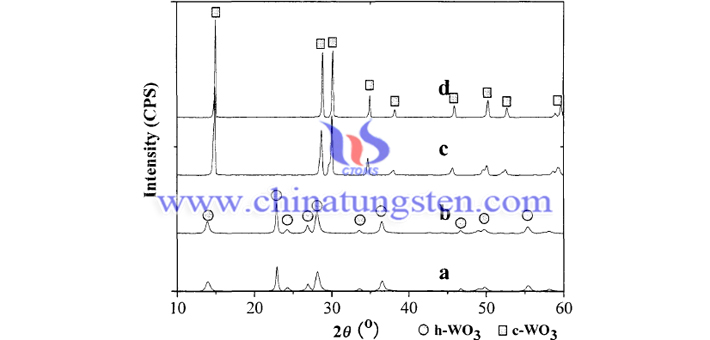

下圖是反應(yīng)溫度為120℃，不同pH值體系下合成的三氧化鎢粉體的XRD譜。圖中，a：pH=1.0；b：pH=1.5；c：pH=2.0；d：pH=2.5。由圖可知，反應(yīng)體系pH值對(duì)合成產(chǎn)物的結(jié)構(gòu)及晶粒尺寸有較大的影響。當(dāng)反應(yīng)體系的pH值為1.0和1.5時(shí)，其合成產(chǎn)物為六方相三氧化鎢；而pH值為2.0和2.5時(shí)，其合成產(chǎn)物為立方相三氧化鎢；且兩種產(chǎn)物中無雜相，并且衍射峰有明顯的寬化現(xiàn)象，這說明由于水熱作用在不同的pH條件下分別合成的六方相和立方相三氧化鎢粉體的晶粒尺寸在納米范疇。
在其它反應(yīng)條件相同時(shí)，反應(yīng)體系的pH值小于1.5時(shí)產(chǎn)物為六方相三氧化鎢。隨著體系pH值的增大，XRD衍射峰寬化，衍射峰的峰強(qiáng)增大，表明產(chǎn)物的晶粒尺寸變?。划?dāng)pH值大于2.0時(shí)，合成產(chǎn)物則完全為立方相三氧化鎢。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten-powder.com/chinese/Tungsten_Trioxide.html
