以多孔硅為基底氧化鎢薄膜3/5

采用場發射掃描電子顯微鏡觀察有序多孔硅和氧化鎢薄膜的微觀形貌，采用X射線衍射儀分析樣品的晶向組成，通過儀器觀察對制備樣品的結構進行微觀分析。

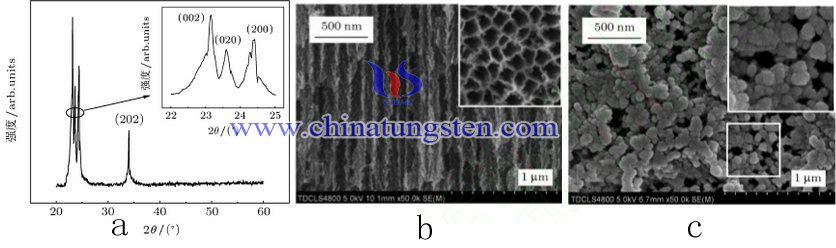

圖為多孔硅上濺射10min的氧化鎢薄膜450℃退火后的XRD譜圖。說明退火后的氧化鎢薄膜是三斜結構的WO3，屬于P-1(2)空間群。圖中2θ=23.14°，23.64°，24.37°時有三個衍射強度較高的特征峰，分別對應三斜結構的WO3(002)，(020)和(200)晶面，其中(002)晶面的特征峰最高，表明薄膜沿著z軸方向生長的優勢明顯。

 根據制備條件得到的n型有序多孔硅表面和斷面形貌如圖所示，孔徑多為100—150nm，孔多成不規則的多邊形，孔壁很薄，只有10—20nm。從截面圖看，孔的分布比較規則，成豎直的柱狀，整個孔上下貫通，相互之間不連通，孔內壁并不是十分光滑，有微弱的樹枝狀的分支。整個多孔硅層的厚度約為25µm。圖 (c)是多孔硅表面濺射10min氧化鎢薄膜并在空氣中退火后得到的復合結構表面形貌圖。氧化鎢薄膜退火之后變成多晶結構，且顆粒很細小，許多細小的顆粒堆積在一起形成了較大的顆粒，這樣的形貌使整個氧化鎢薄膜表面具有很大的表面積，有利于對氣體的吸附。從鍍膜時間來看，沉積10min的薄膜比較松散地覆蓋在整個多孔硅的表面，然而又保留了部分縫隙使得多孔硅也可以參與氣敏反應。
