單晶氧化鎢納米片形成機制

 通過結合插層化學與濕化學方法制備二維單晶氧化鎢(WO3)納米片。微米級WO3與Bi2O3在800℃通過固相反應生成層狀化合物Bi2W2O9；所得到的Bi2W2O9經鹽酸選擇性溶出[Bi2O2]層后得到質子化形式的H2W2O7・xH2O相。以H2W2O7・xH2O為鎢源，以辛胺插層所得無機-有機混雜納米帶為前驅物，經硝酸氧化除去前驅物中的有機組分后得到正交相WO3・H2O納米片;將所得到的WO3・H2O納米片在250～450℃和空氣氣氛中熱處理2～5h(升溫速率為2℃/min)，得到單斜相WO3單晶納米片。

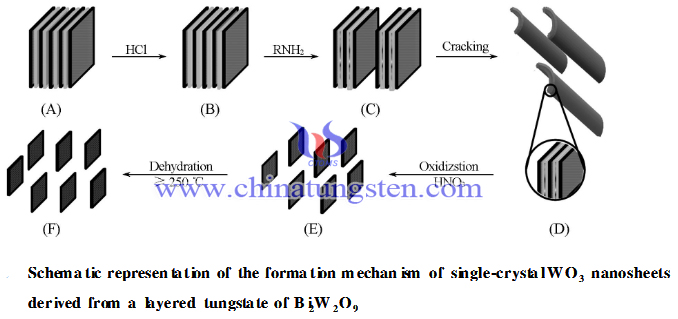

WO3納米片的形成機制如圖，層狀Bi2W2O9微米粉末[圖(A)]經HCl選擇性溶出[Bi2O2]層后得到質子化層狀化合物H2W2O7・xH2O[圖(B)]，H2W2O7・xH2O與烷基胺在準反膠束中首先進行插層反應；同時，因插層反應釋放的層間H2O與胺分子水解反應所形成的高堿性微區水溶液使插層產物中的W2O八面體雙層溶解，并再結晶形成具有高度有序的W2O八面體單層的混雜納米帶，如圖(C)和(D)所示.經硝酸氧化除去混雜納米帶中的有機成分后即可得到含鎢無機納米帶。由于納米帶結構薄而長，在后續的超聲、洗滌與干燥等過程中易于碎裂,因而最后產物WO3・H2O為長徑較小的納米片[圖(E)]。經加熱處理脫除WO3・H2O層間結晶水，并經再結晶的結構調整,使正交相WO3・H2O納米片轉變?yōu)閱涡毕郬O3納米片[圖(F)]。在轉變過程中,納米晶的片狀形貌被完好地保存下來，從而成功地實現了非層狀結構化合物WO3的二維納米片單晶的制備。
