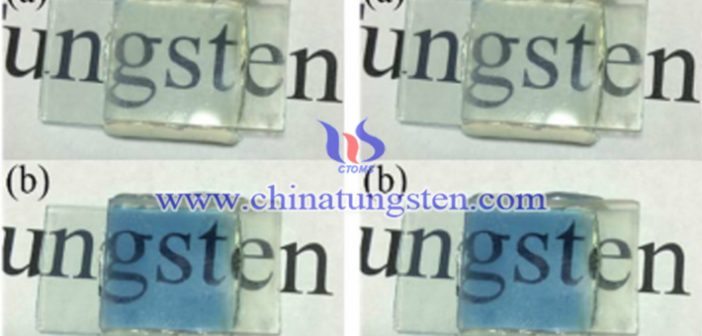

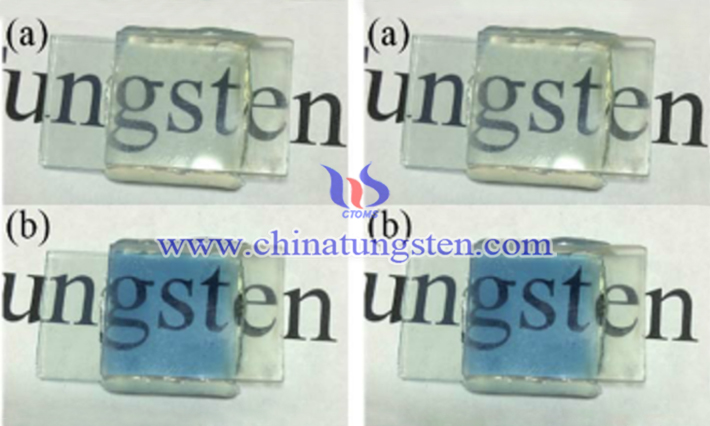

有專家以WO3薄膜為電致變色層，以NiO薄膜為離子存儲層，用含Li凝膠型聚合物為電解質(zhì)層，設(shè)計並組裝了一種互補型電致變色器件。所得該互補型電致變色器件表現(xiàn)出優(yōu)越的性能，在550nm處的透過率調(diào)製幅度達55%，變色效率達87cm2/C，並具有很好的迴圈穩(wěn)定性，迴圈1600次無明顯衰減。
更多內(nèi)容請訪問：
http://tungsten-oxide.com/big5/index.html
其中，專家是通過直流磁控濺射法製備了WO3薄膜。同時，專家還研究了基底溫度對WO3薄膜結(jié)晶性能進而在紅外波段的電致變色性能的影響。結(jié)果表明，WO3薄膜的紅外電致變色性能隨基底溫度的升高而增強。在250℃時，薄膜在8-12μm的中紅外大氣視窗具有35%調(diào)製幅度，在9μm處的變色效率達18.5cm2/C。但是，過高的基底溫度（300℃）會使得薄膜不能很好地嵌入離子，因而紅外波段的電致變色性能反而下降。
